デルテックDeltec

デルテック(幹線・太物用) 太幅タイプ

製品概要

デルテック・ケーブル・サポート・システムは、屋内外の電線、電話ケーブル、CATV増幅器の架線等の結束に最適で、極めて簡単な作業により確実なケーブル・サポートを実現します。

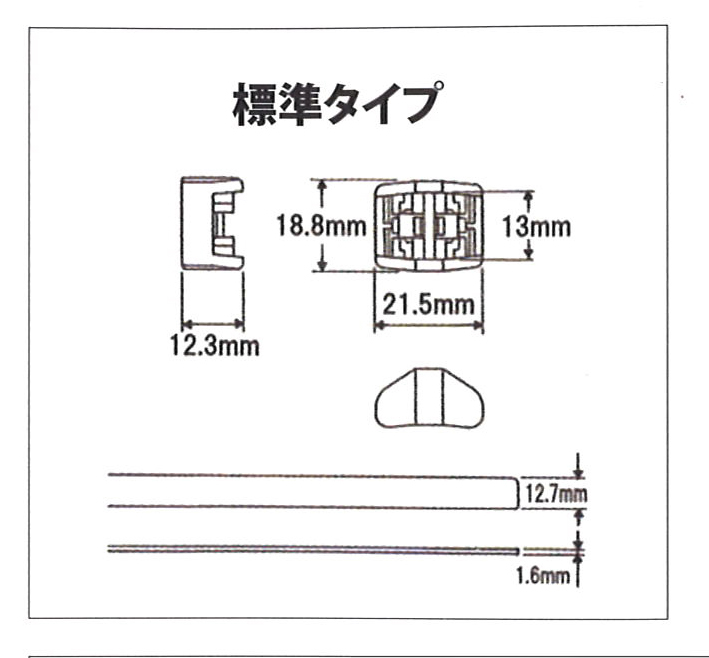

太幅タイプ
使用材料
ストラップ デルリン* :黒色
(超耐候性アセタール樹脂)
ロッキング・ヘッド
ヘッド止め金 耐腐食性銅合金
スペーサー 耐候性ポリプロピレン:黒色
水平固定具 スチール/亜鉛メッキ
ハンガー固定具 スチール/亜鉛メッキ
環境的特性
屋外使用 耐用年数20年以上
(静荷重89N(9.1kgf)以下の場合)
引張強度 1.110N(113kgf)
使用温度 -40℃~85℃(結束後)
耐薬品性
  • ◆ソルベント、エステル、オイル、グリース、ガソリン、その他石油系炭化水素類に対する強い抵抗性。
  • ◆弱酸性や弱アルカリ性には侵されませんが、PH4-9より強い酸・アルカリに触れる場所では使用できません。
UL難燃性グレード
UL94HB

(注)DELRIN/デルリン:デュポン社素材名

紫外線、水分、カビ、薬品等に耐える化学的性質を持ったアセタール樹脂の採用により、荷重及び摩擦に対する優れた物理的耐性を保持します。丸みのあるデザインとリール形状により、設置環境やケーブルサイズを問わず、無駄のない利用が可能です。取り扱いは非常に容易で、ヘッドへのストラップの挿入も極めて簡単、かつスムーズに行うことができ、高い作業効率が得られます。

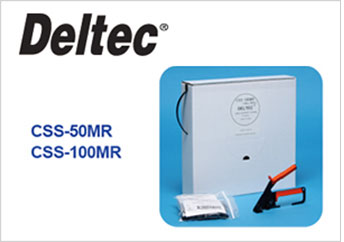

ストラップは、任意にカットして使用できる15m巻き、50m巻き、100m巻きタイプを揃えています。使用条件やアプリケーションによって自由にお選びいただけます。

環境にやさしいリサイクル&エコロジー製品です

環境にやさしいリサイクル&エコロジー製品

ロッキング・ヘッド及びストラップは長期間の耐久性を保持するため、ほう縛の取り替え時にヘッドは再利用可能で、ストラップの方も初回より一回り小さい径であれば再利用できます。また、環境負荷化学物質・有害物質等を含まない環境にやさしい製品です。

デルテック・ケーブル・サポート・システムの特徴

デルテック・ケーブル・サポート・システム
革新的な素材と強固なロック機構の採用により高信頼性を実現
耐候性、耐久性、耐薬品性に優れた材質により、静的、動的摩擦係数が低く、強固なロック構造により高い引張強度が得られ、長期間安定して使用できます。
機能性を追求した、優れたデザインを採用
すべてに丸みを持たせたデザインは、エッジ部から発生する素材の物理的変化を防ぎます。
簡単な取り付けで作業時間を大幅に短縮
ヘッドへのストラップの挿入は極めてスムーズで、工具(WT3D)により締め付けとカットが容易です。
耐候性、耐水性、耐薬品性が抜群
ストラップはもちろんのこと、ロッキング・ヘッド部にも耐腐食性の優れた素材を用いているため、水・塩・石油系炭化水素類に対しても強い抵抗性を発揮します。
※リールストラップの内側にグリップラインを採用することにより、より確実な結束を可能としました。

アプリケーション

  • 通信・電力ケーブルの垂直結束
  • マンホール・洞穴内の架線結束
  • クロージャー、CATV増幅器等の架線結束
  • ビル、工場内の垂直幹線ケーブルのほう縛
  • 支柱、電柱アース線の結束
  • 架空電線の結束
  • プラント及び配管等の大口経結束
  • 移動体通信基地局ケーブルの固定 等

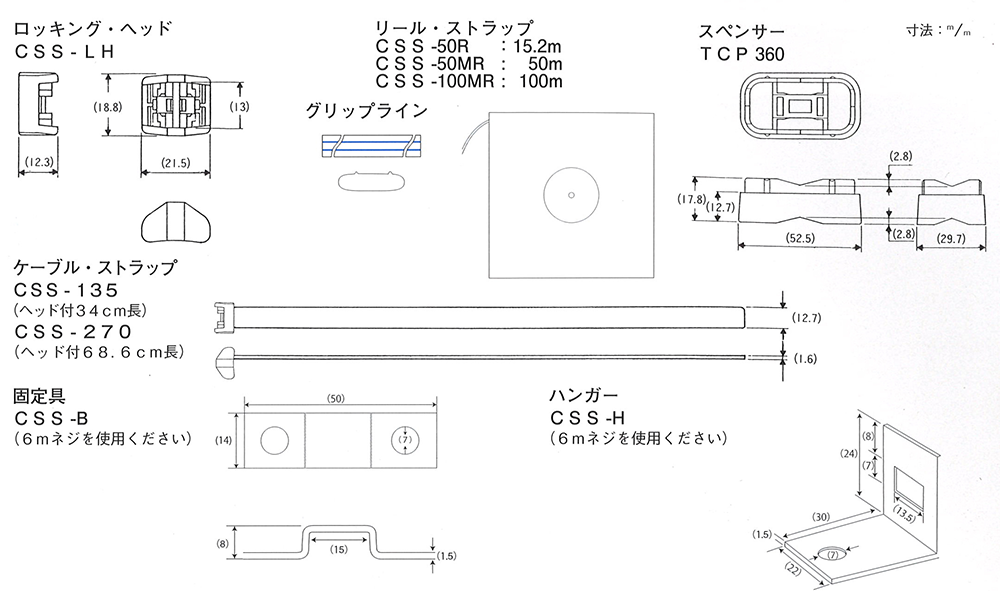

型番 品名 最小梱包数 量/箱
CSS-50R ストラップ 15.2m巻き(50フィート) 1 10
CSS-50MR ストラップ 50m巻き 1 5
CSS-100MR ストラップ 100m巻き 1 5
CSS-LH ロッキング・ヘッド 25 500
CSS-135 ヘッド付ストラップ34. 3cm (13.5インチ) 25 100
CSS-270 ヘッド付ストラップ68. 6cm (27インチ) 50 100
TCP 360 スペーサー 100 500
WT3D 手動締め付け切断工具 1 1
CSS-B 水平固定具
(壁面水平取り付け。穴径Φ6.3mm)
50 500
CSS-H (壁面吊り下げ取り付け。穴径Φ6.3mm) 50 500

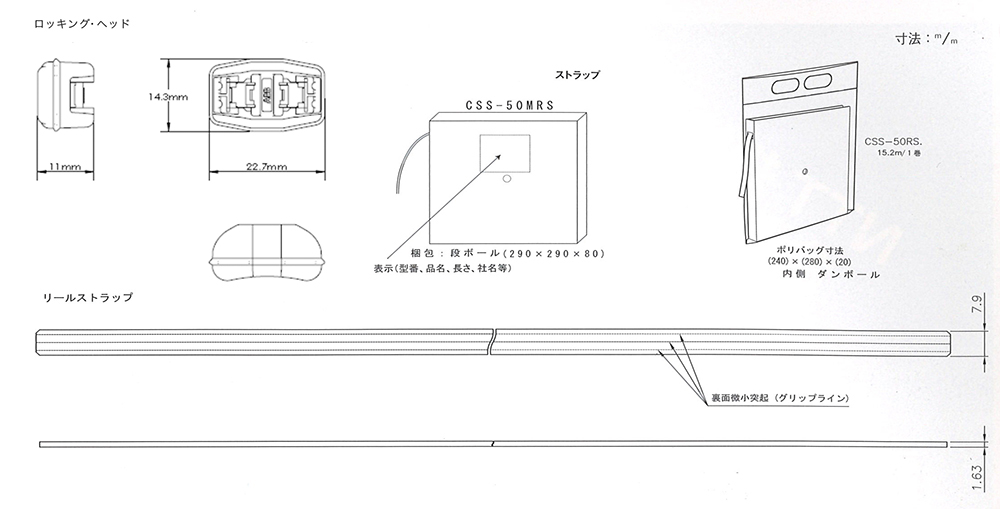

デルテック(細幅タイプ)

細幅タイプ細幅タイプ
使用材料
ストラップ デルリン* :黒色
(超耐候性アセタール樹脂)
ロッキング・ヘッド
ヘッド止め金 耐腐食性銅合金
スペーサー 耐候性ポリプロピレン:黒色
水平固定具 スチール/亜鉛メッキ
ハンガー固定具 スチール/亜鉛メッキ
環境的特性
屋外使用 20年以上
(静荷重89N(9.1kgf)以下の場合)
引張強度 819.93N(83.7kgf)
使用温度 -40℃~85℃(結束後)
耐薬品性
  • ◆ソルベント、エステル、オイル、グリース、ガソリン、その他石油系炭化水素類に対する強い抵抗性。
  • ◆弱酸性や弱アルカリ性には侵されませんが、PH4-9より強い酸・アルカリに触れる場所では使用できません。
UL難燃性グレード
UL94HB

(注)DELRIN/デルリン:デュポン社素材名

型番 品名 最小梱包 数量/箱
CSS-50RS リールストラップ 15.2m巻 1 10
CSS-50MRS リールストラップ 50m巻 1 5
CSS-LHS ロッキング・ヘッド 25 500
WT3D 手動締め付け切断工具 1 1

細幅タイプの特徴

細幅タイプの特徴
  • スリムタイプストラップは幅7.9mmと細く、非常に柔軟性に優れ、細幅ケーブルのほう縛に最適です。
  • 機能性を追求した優れたデザインを採用し、全てに丸みを持たせたデザインは、エッジ部分から発生する素材の物理的変化を防ぎます。
  • なめらかな表面仕上げによりケーブル被服を保護し表面にはグリップラインが施されているため、結束後の滑りを低減します。
  • 専用工具は太物タイプ(CSS-50R、50MR、100MR・LH)と共通の工具(WT3D)で切断と締め付けの両工程が行えます。
  • 細幅タイプに50m巻(CSS-50MRS)もございます。

締め付け切断専用工具

バンドの締め付け後、レバーを軽く握りながら本体を90度ぐらい回転させてカットします。軽量・小型、頑丈で、強力な締め付けが可能。締め付け力はグリップ握力の約2.5~3 倍となります。

締め付け切断専用工具
バンド切残し 約0~1mm
本体 金属製
重量 約240g

この写真は脱落防止用セーフティコード(ストラップ)を付けた写真になります。セーフティコードは別売になります。

型番 適用バンド幅(mm) 主な適用バンド類 締付強度
WT3D 4.7~13.0 TY-27M、29M、
デルテック、 ツールストラップ
ニュータイラップリール等
任意
セーフティコード(STR)   脱落防止用ストラップ
(コード)
500g以下の工具に使用可
※別売品
