ヘラマンタイトン製品|ABタイ(インシュロック)

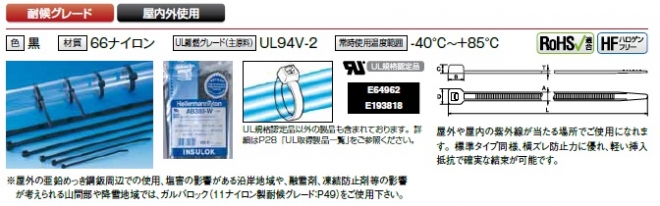

ABタイ(インシュロック・黒色)

電気工事を中心に、35年以上の国内実績を持つ信頼の結束バンド)

結束バンドとしては、最もポピュラーなタイプであり、型番の数字が長さの目安となっております。
UL難燃グレードはUL94V-2(標準・耐候タイプ共に)です。

屋外や屋内の紫外線が当たる場所で御使用になれます。
標準タイプ同様、横ズレ防止力に優れ、軽い挿入抵抗で確実な結束が可能です。

材質:66ナイロン
常時使用可能温度:-40℃~+85℃
色:黒色

◆主に電気工事を中心に"インシュロックTM"の愛称でご採用いただいています。
◆UL、電気設備学会規格品※です。
※(社)電気設備学会規格
「配線用合成樹脂結束帯」IEIEJ-P-0001(2005),JESC-E0017(2005)規格品
「配線用合成樹脂結束帯の施工方法」IEIEJ-P-0002(2005),JESC-E0018(2005)規格品

「AB80-W-1000」、「AB80-W-100」、「AB80-W-100-1000」、「AB80-W-100-100」の“-100”と“-1000”は梱包コードを表しています。

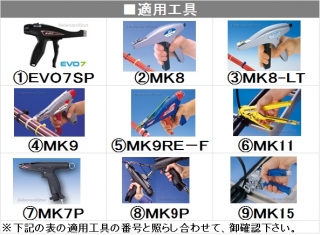

型番 結束径最小(mm) 径最大(mm) 全長L(mm) 幅A(mm) B(mm) C(mm) D(mm) T(mm) ループ引張強度(最小値)N(kgf) 販売単位・袋(本) 販売単位・ケース(本) 適用工具
B80-W-1000 1.0 16 80 2.2 4.4 3.2 4.2 1.0 80(8.16) 1,000 50,000 1,2,3,7
AB80-W-100 1.0 16 80 2.2 4.4 3.2 4.2 1.0 80(8.16) 100 30,000 1,2,3,7
AB100-W-1000 1.0 22 100 2.5 4.8 3.5 4.8 1.1 80(8.16) 1,000 50,000 1,2,3,7
AB100-W-100 1.0 22 100 2.5 4.8 3.5 4.8 1.1 80(8.16) 100 30,000 1,2,3,7
AB150-W 1.0 36 152 3.5 5.9 4.4 6.1 1.2 135(13.77) 100 20,000 1,2,4,5,7,8
AB160-W 1.5 35 158 4.7 7.5 5.5 8.5 1.3 225(22.94) 100 10,000 1,2,4,5,7,8
AB190-W 1.5 50 202 3.6 5.5 4.0 6.2 1.2 135(13.77) 100 15,000 1,2,4,5,7,8
AB200-W 1.5 50 202 4.6 7.3 5.9 7.6 1.2 225(22.94) 100 10,000 1,2,4,5,7,8
AB250-W 1.5 65 251 4.8 9.0 5.0 8.8 1.5 270(27.53) 100 5,000 1,2,4,5,7,8
AB270-W 2.0 70 270 4.8 9.0 5.0 8.8 1.5 225(22.94) 100 5,000 1,2,4,5,7,8
AB300-W 1.5 80 301 4.8 9.0 5.0 8.8 1.5 270(27.53) 100 5,000 1,2,4,5,7,8
AB350-W 3.0 100 380 7.6 10.3 7.5 12.5 1.8 535(54.56) 50 2,500 4,6,8,9
AB380-W 2.5 105 383 4.8 8.5 6.0 8.8 1.5 225(22.94) 100 5,000 1,2,4,5,7,8
AB450-W 15.0 130 460 7.6 10.6 7.6 12.5 1.8 535(54.56) 50 1,000 4,6,8,9
AB460-W 15.0 130 465 9.6 14.5 9.5 14.7 2.2 900(91.77) 25 750
AB550-W 4.0 145 541 13.0 17.0 12.0 20.0 2.0 1,115(113.7) 25 500 6,8,9
AB600-W 15.0 175 605 9.6 14.5 9.5 14.7 2.2 900(91.77) 25 750
AB800-W 8.0 245 820 8.8 13.0 9.5 14.0 1.9 780(79.54) 25 500 4,6,8,9
AB1000-W 15.2 330 1095 8.9 13.8 9.5 14.0 2.1 780(79.54) 25 250 4,6,8,9
AB1300-W 15.2 405 1325 8.9 14.0 9.5 14.0 2.1 780(79.54) 25 500 4,6,8,9
