エッジクリップ付きタイ

パネルエッジにはめるだけで簡単に固定でき、穴あけ作業が不要

パネルエッジにはめるだけで簡単に固定でき、穴あけ作業が不要

パネルエッジににはめ込むだけ
取り付け位置は、現場で自由に設定可能

隠蔽(ぺい)部配線用ケーブル結束・固定具です。

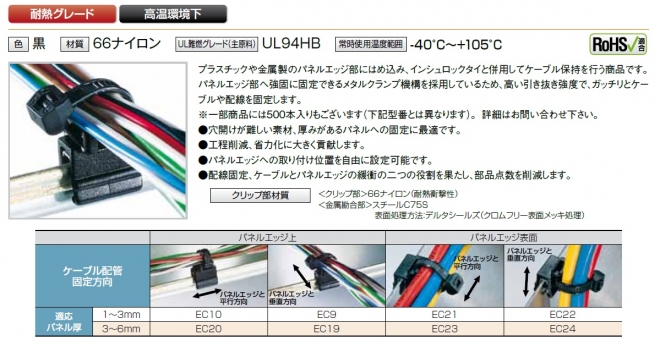

●インシュロックタイとエッジクリップの組み合わせで、アングルやチャンネルのエッジ部分にケーブルを固定することができます。
●自動車のパネル、または屋内ビル隠蔽(ぺい)部における電気配線、通信配線工事に広くご採用いただいています。
●ケーブルの固定は、エッジクリップをパネルに差し込むだけです。ビス止めが不要なため、固定位置を決めて、あらかじめ穴あけをする必要がありません。 その場で直感的にケーブル結束・固定ができます。
●エッジクリップは、ケーブルとエッジ部との緩衝機能も果たします。ケーブルの結束、固定、緩衝機能と3つの機能を持ち、部品点数の削減に役立ちます。

材質:66ナイロン
常時使用可能温度:-40℃~+105℃
色:黒色

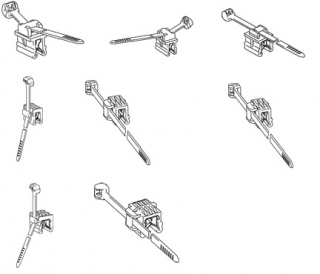

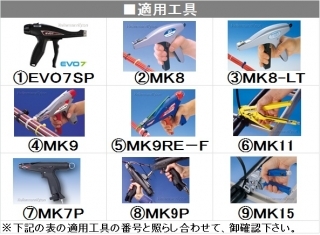

型番 インシュロックタイのセレーション クリップのタイプ 結束径・最小(mm) 結束径・最大(mm) インシュロックタイ・全長(mm) インシュロックタイ・幅(mm) 適応パネ厚・最小(mm) 適応パネ厚・最大(mm) ループ引張強度(最小値)N(Kgf) 販売単位(本) 適用工具
T50RHSWEC9 インサイドセレーション EC9 5.0 45 202 4.6 1.0 3.0 225(22.94) 100 1,2,4,5,7,8
T50ROSHSBEC9 アウトサイドセレーション EC9 5.0 45 200 4.6 1.0 3.0 225(22.94) 100 1,2,4,5,7,8
T50RHSWEC10 インサイドセレーション EC10 5.0 45 202 4.6 1.0 3.0 225(22.94) 100 1,2,4,5,7,8
T50ROSHSBEC10 アウトサイドセレーション EC10 5.0 45 200 4.6 1.0 3.0 225(22.94) 100 1,2,4,5,7,8
T50RHSWEC19 インサイドセレーション EC19 5.0 45 202 4.6 3.0 6.0 225(22.94) 100 1,2,4,5,7,8
T50ROSHSBEC19 アウトサイドセレーション EC19 5.0 45 200 4.6 3.0 6.0 225(22.94) 100 1,2,4,5,7,8
T50RHSWEC20 インサイドセレーション EC20 5.0 45 202 4.6 3.0 6.0 225(22.94) 100 1,2,4,5,7,8
T50ROSHSBEC20 アウトサイドセレーション EC20 5.0 45 200 4.6 3.0 6.0 225(22.94) 100 1,2,4,5,7,8
T50RHSWEC21 インサイドセレーション EC21 5.0 45 202 4.6 1.0 3.0 225(22.94) 100 1,2,4,5,7,8
T50ROSHSBEC21 アウトサイドセレーション EC21 5.0 45 200 4.6 1.0 3.0 225(22.94) 100 1,2,4,5,7,8
T50ROSHSBEC22 アウトサイドセレーション EC22 5.0 45 200 4.6 1.0 3.0 225(22.94) 100 1,2,4,5,7,8
T50ROSHSBEC23 アウトサイドセレーション EC23 5.0 45 200 4.6 3.0 6.0 225(22.94) 100 1,2,4,5,7,8
T50ROSHSBEC24 アウトサイドセレーション EC24 5.0 45 200 4.6 3.0 6.0 225(22.94) 100 1,2,4,5,7,8
