端子（コネクタ）CONNECTOR

冨士端子工業

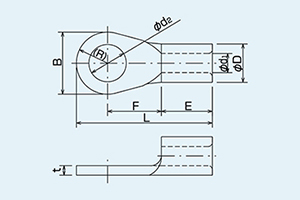

呼び Φd2 B L F E ΦD Φd1 t 電線抱合容量（参考）
単線mm 撚線mm AWG
0.5 0.5-2 2.2 5.2 12.4 5.8 4.0 2.1 1.1 0.5 0.51
～
0.81		 0.2
～
0.5		 22-20
0.5-3 3.2
0.5-3.5 △ 3.7 6.6 15 7.7
0.5-4 4.3
0.5-5 5.3 8.0 7.0
1.25 1.25-2 2.2 5.5 12 4.75 4.5 3.4 1.7 0.75 0.57
～
1.44		 0.25
～
1.65		 22-16
1.25-3 3.2
1.25-F3 6.6 13.6 5.85
1.25-FS3 5.8 13.25
1.25-3L 5.5 13.85 6.6
1.25-L3 8.0 15.8 7.3
1.25-S3.5 3.7 5.5 12 4.75
1.25-3.5 6.6 13.6 5.85
1.25-3.5L 5.5 13.85 6.6
1.25-FS3.5 5.8 13.25 5.85
1.25-4 4.3 8.0 15.8 7.3
1.25-F4 6.6 13.6 5.85
1.25-5 5.3 8.0 15.8 7.3
1.25-6 6.4 12 20 9.5
1.25-8 8.4
1.25-10 10.5 13.6 25.5 14.2
2 2-3 3.2 8.5 16.5 7.25 5.0 4.2 2.3 0.8 1.14
～
1.82		 1.04
～
2.63		 16-14
2-S3 6.4 12.4 4.2
2-F3 6.6 15.4 7.1
2-FS3 5.8 15
2-S3.5 3.7 6.4 12.4 4.2
2-3.5 6.6 15.4 7.1
2-FS3.5 5.8 15
2-4 4.3 8.5 16.5 7.25
2-S4 6.6 13.6 5.3
2-F4 15.4 7.1
2-5 5.3 9.5 17.2 7.45
2-5L 20.55 10.8
2-S5 8.5 16.5 7.25
2-6 6.4 12 21.8 10.8
2-8 8.4
2-10 10.5 13.6 25.5 13.7
2-12 13 19 31 16.5
2-14 15 27 39.5 21
2-16 17
2-18 19
2-20 21
3.5 3.5-4 4.3 8.0 18 7.7 6.3 5.0 3.0 0.95 2 2.63
～
4.6		 12
3.5-5 5.3
3.5-6 6.4 12 21.4 9.1
5.5 5.5-3 3.2 9.5 19.6 8.35 6.5 5.6 3.4 0.95 1.82
～
2.89		 2.63
～
6.64		 12-10
5.5-S3 8.0 18.5 8.0
5.5-SS3 7.0 18
5.5-3.5 3.7 9.5 19.6 8.35
5.5-S3.5 8.0 18.5 8.0
5.5-SS3.5 7.0 18
5.5-4 4.3 9.5 19.6 8.35
5.5-S4 8.0 18.5 8.0
5.5-SS4 7.0 18
5.5-5 5.3 9.5 19.6 8.35
5.5-S5 8.0 18.5 8.0
5.5-6 6.4 12 25.3 12.8
5.5-S6 13.3 23 9.85
5.5-SS6 9.5 19.6 8.35
5.5-8 8.4 15 28.2 14.2
5.5-S8 13.3 23 9.85
5.5-SS8 12 25.3 12.8
5.5-10 10.5 15 28.2 14.2
5.5-12 13 19.2 32.5 16.4
5.5-14 15 32 48 25.5
5.5-16 17
5.5-18 19
5.5-20 21
8 8-4 4.3 12 23.8 9.7 8.1 7.1 4.5 1.2 2.89
～
3.65		 6.64
～
10.52		 8
8-S4 9.5 22.55
8-5 5.3 12 23.8
8-S5 9.5 22.55
8-L5 15 29.6 14
8-6 6.4 12 23.8 9.7
8-S6 9.5 22.55
8-L6 15 29.6 14
8-8 8.4
8-10 10.5
8-12 13 20 33.5 15 8.5
8-14 15 32 50 25.9 8.1
8-16 17
8-18 19
8-20 21
14 14-S5 5.3 10 28.5 13.5 10.0 9.0 5.8 1.5 3.65
～
4.62		 10.52
～
16.78		 6
14-S6 6.4
14-S8 8.4 12 29.5
14-5 5.3
14-6 6.4
14-8 8.4 16 32.8 14.8
14-10 10.5
14-12 13 22 39.3 18.3
14-14 15 30 49 24
14-16 17
14-18 19
14-20 21
22 22-5 5.3 12 30.9 13.4 11.5 11.5 7.7 1.8 4.62
～
5.81		 16.78
～
26.66		 4
22-S6 6.4
22-S8 8.4
22-6 6.4 16.5 33.15
22-8 8.4
22-10 10.4 17.5 35.95 15.7
22-12 13 22 42.5 19.5 12.0
22-14 15 30 51.5 24.5
22-16 17
22-18 19
22-20 21
38 38-S5 5.3 15.5 36.75 16 13.0 13.3 9.4 1.8 5.81
～
7.34		 26.66
～
42.42		 2
38-S6 6.4
38-S8 8.4
38-S10 10.5
38-5 6.3 22 42.5 18 13.5
38-6 6.4
38-8 8.4
38-10 10.5
38-12 13
38-14 15 30 52 23.5
38-16 17
38-18 19
38-20 21
60 60-S6 6.4 19 47.5 20 18.0 15.5 11.4 1.9 7.34
～
8.26		 42.42
～
60.57		 1/0
60-S8 8.4
60-S10 10.5
60-6 6.4 22 49
60-8 8.4
60-10 10.5
60-12 13
60-14 15 32 57.5 23.7 17.8
60-16 17
60-18 19
60-20 21
60-22 23
70 70-6 6.4 22 49 20 18.0 17.5 13.5 2 8.26
～
9.27		 60.57
～
76.28		 2/0
70-8 8.4
70-10 10.5
70-12 13
70-14 15 27 53.5 20.0
70-16 17
80 80-6 6.4 27 53 19.5 20.0 19.5 14.5 2.3 9.27
～
10.41		 76.28
～
96.3		 3/0
80-8 8.4
80-10 10.5
80-12 13
80-S14 15
80-L6 6.4 32 63 27
80-L8 8.4
80-L10 10.5
80-L12 13
80-14 15
80-16 17
80-18 19
80-20 21
80-22 23
100 100-6 6.4 28.5 55.5 21.25 20.0 22.3 16.4 2.6 10.41
～
11.68		 96.3
～
117.2		 4/0
100-8 8.4
100-10 10.5
100-12 13
100-S14 15
100-L6 6.4 32 69 33
100-L8 8.4
100-L10 10.5
100-L12 13
100-14 15
100-16 17
100-18 19
100-20 21
100-22 23
150 150-6 6.4 36 67 22 27.0 26.5 19.5 3.2 11.68
～
13.8		 117.2
～
152.05		 250-300
MCM
150-8 8.4
150-10 10.5
150-12 13
150-S14 15
150-S16 17
150-L6 6.4 75 30
150-L8 8.4
150-L10 10.5
150-L12 13
150-14 15
150-16 17
150-18 19
150-20 21
150-22 23
150-24 25
180 180-8 8.4 40 70 19.5 30.5 28.5 22 3.2 13.8
～
15.6		 152.05
～
192.6		 350
MCM
180-10 10.5
180-12 13
180-14 15
180-S16 17
180-L8 8.4 90 39.5
180-L10 10.5
180-L12 13
180-L14 15
180-16 17
180-18 19
180-20 21
180-22 23
180-24 25
180-27 28
200 200-8 8.4 44 79 25 32.0 32.7 24 4.0 15.6
～
17.5		 192.6
～
242.27		 400
MCM
200-10 10.5
200-12 13
200-14 15
200-S16 17
200-S18 19
200-L8 8.4 91 37
200-L10 10.5
200-L12 13
200-L14 15
200-16 17
200-18 19
200-20 21
200-22 23
200-24 25
200-27 28
250 250-12 △ 13 44 78 24.5 31.5 35.6 26 4.5 － 250 500
MCM
250-14 △ 15
250-16 △ 17
325 325-8 8.4 50.5 92 30.3 36.5 37.6 28 4.5 17.5
～
20.3		 242.27
～
325.0		 500-600
MCM
325-10 10.5
325-12 13
325-14 15
325-16 17
325-S18 19
325-S20 21
325-L8 8.4 98 36.3
325-L10 10.5
325-L12 13
325-L14 15
325-L16 17
325-18 19
325-20 21
325-22 23
325-24 25
325-27 28
（注意）
・太字は、JIS規格品です。
・△はUL登録品ではありません。
・UL登録品として御使用の場合は、御注文時に御指示ください。

ページトップに戻る

大同端子製造

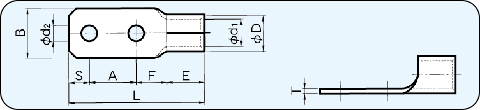

呼び 曲げ φd2 A B L F S E φD φd1 T 適合電線範囲
（mm²）		 適合電線範囲
（AWG）
5.5-D-5 5.3 12 10 34 10.7 5 6.3 5.6 3.4 1 2.63～6.64 12-10
8-D-5 5.3 12 15 38 11.7 6 8.3 7.1 4.5 1.2 6.64～10.52 8
8-D-6 6.4 12 15 38 11.7 6 8.3 7.1 4.5 1.2 6.64～10.52 8
14-D-5 5.3 16 15 46 13 7 10 9 5.8 1.6 10.52～16.78 6
14-D-6 6.4 16 15 46 13 7 10 9 5.8 1.6 10.52～16.78 6
22-D-5 5.3 16 15 48.5 14.1 7 11.4 11.5 7.7 1.8 16.78～26.66 4
22-D-6 6.4 16 15 48.5 14.1 7 11.4 11.5 7.7 1.8 16.78～26.66 4
38-D-5 5.3 16 18 50 14 7 13 13.3 9.4 1.8 26.66～42.42 2
38-D-6 6.4 16 18 50 14 7 13 13.3 9.4 1.8 26.66～42.42 2
60-D-12 13 40 22 88.5 15.5 15 18 15.6 11.4 2 42.42～60.57 1/0
100-D-10 10.5 32 28.5 86 20 15 19 22.3 16.4 2.6 96.3～117.2 4/0
100-D-12 14 40 28.5 93 19 15 19 22.3 16.4 2.6 96.3～117.2 4/0
150-D-12 ○ 14 40 36 106 21 18 27 26.5 19.5 3.2 117.2～152.05 250-300MCM
200-D-12 ○ 14 40 44 117 26.5 18 32.5 32.7 24 4 192.6～242.27 400MCM
325-D-12 ○ 14 40 50.5 124 29 18.5 36.5 37.6 28 4.5 242.27～325.0 500-600MCM
