端子・コネクタ・プラグ

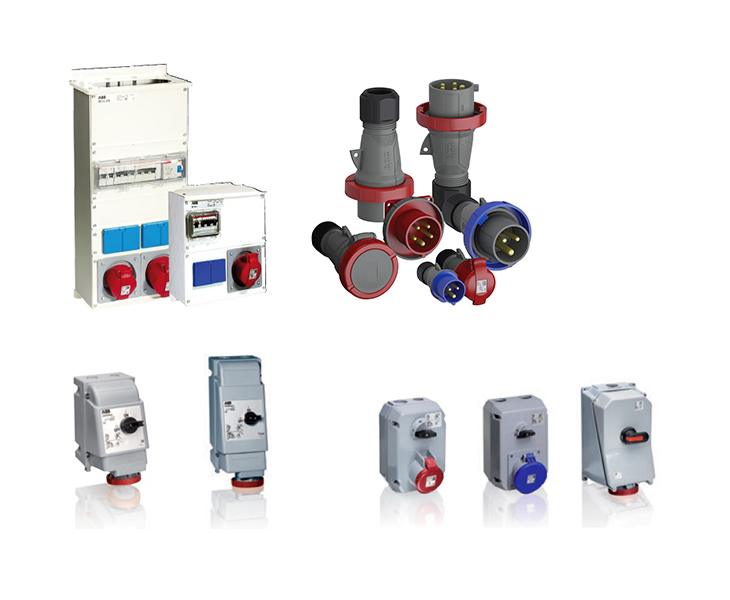

産業用プラグ・ソケット

ＡＢＢの産業用プラグ・ソケットは、要求が厳しいユーザーのためにＡＢＢが用意する高品質低電圧製品の包括的なラインナップの一部です。
ＡＢＢが当事業に携わり６０年以上になりますが、その間、プラグやソケットの設計及び材料に改良を続けています。製品ラインナップは１２５Ａ及び６９０Ｖまでを網羅し、外部認証機関によりＩＥＣ（国際電気標準会議）の適用規格の認可を受けています。同社は環境面に配慮しながら、顧客要求を満たす事を目指しています。
ＡＢＢの産業用プラグ・ソケットは、エンドユーザーが「安全性」「耐久性」「信頼性」「コスト削減」を強く求める際に最適です。

●安全性
第三者認証機関の試験及び認可済み
●耐久性
ほとんどの化学成分や紫外線光、衝撃に対して、高い耐性を有する材料を選択しています
●信頼性
高品質な自動クリーニング、かつ校正済み接点が信頼性を保証します
●コスト削減
据付が簡単で、長期間使用できるよう設計
ＡＢＢは、あらゆる種類の産業用プラグ・ソケットを備えたサプライヤーであり、世界中で使用されています。
●業務に最適
用途や環境が異なれば、異なる製品が求められます。お客様の選択を容易にするため、ＡＢＢ製品は製品ラインナップを３つのグループに分類しています。それでも全グループに共通する特性は安全性です。
●最適な性能
ＡＢＢのプラグやソケットは、信頼性や安全性に対する要求がある場合に望ましい高品質規格に適合しており、過酷な使用に耐え得るプラスチック（ＰＢＴ）製、金属製のものなどがあります。また最先端の特性を備えたもの、機能性のみ追求したものなども揃い、要求の厳しい顧客にとって最適です。
●最適な生産性
ＡＢＢのプラグ・ソケットの信頼性が長時間の稼働を支えます。望まない中断を避け局所的なヒューズで停止時間を短くし、高い柔軟性を与えます。
●最適な安全性
安全性は常に重要です。ＡＢＢのプラグやソケットを選択する事により、短絡のリスクを最小化できます。設備の周辺にいる人々に対して、最大限の安全を保障します。
●全てを適えたプラグ・ソケット
  • ・ＩＥＣ６０３０９－１、－２、－４認可
  • ・１６Ａから１２５Ａまでのラインナップ
  • ・国際保護等級のＩＰ４４（防沫）及びＩＰ６７（防水）に適合
  • ・正確な接点圧力、品質、性能の長期間にわたる維持のため、セルフクリーニング式及び校正済接点を具備
  • ・「クリティカル＆セーフ」及び「タフ＆セーフ」のグループ機器については、外部ねじは全てステンレス鋼製
  • ・機器の内部及び正面に、明瞭な端子マーキングあり
  • ・垂直あるいは水平搭載用に、切り替えインターロック機能を持つソケットコンセントを包含
CRITICAL&SAFE
固定据付において最大の安全性を求める場合は、「クリティカル＆セーフ」製品を選択してください
EASY&SAFE
十分な機能と人間工学的設計を求める場合は、「イージー＆セーフ」製品を選択してください
TOUGH&SAFE
要求の厳しい、過酷な使用に耐える用途において最高性能を求める場合は、「タフ＆セーフ」製品を選択してください
FAST&SAFE
「イージー＆セーフ」と類似しますが、より迅速性を求める場合は、「ファスト＆セーフ」製品を選択してください

※詳細につきましては、当社営業へお問い合わせください

差込形接端子

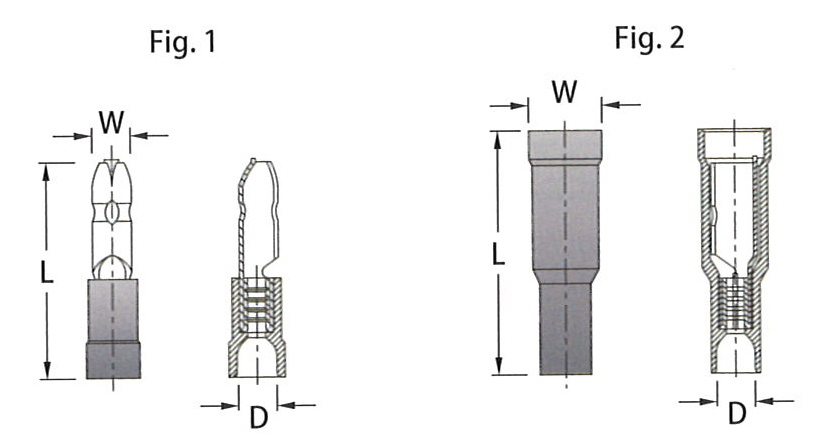

絶縁付ギボシ接続端子

絶縁付ギボシ接続端子
型番 適用電線範囲 W
mm		 L
mm		 D
φmm		 FIG 適用圧着工具 絶縁体 入数（個）
RABM 0.5-1.5 4.0 22.0 4.0 1 ERG2000KE
ERG2001A
WT2124Y		 赤 100
RB5BM 1.5-2.5 5.0 20.0 4.3 1 青 100
RAB 0.5-1.5 3.9 25.0 4.0 2 赤 100
RB5B 1.5-2.5 4.9 26.0 4.3 2 青 100

※納期につきましては当社営業へお問い合わせください。

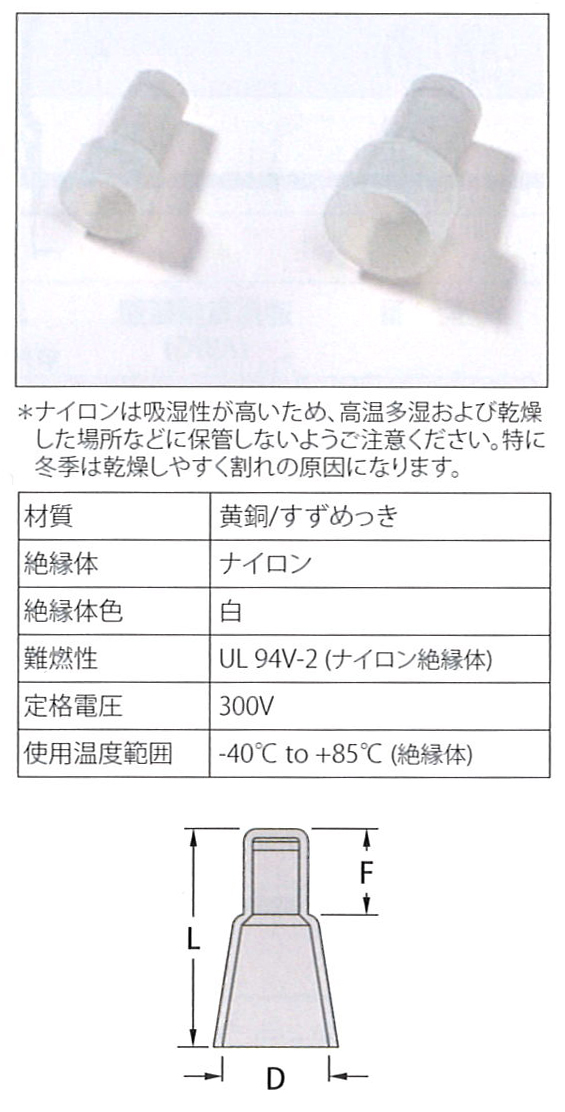

絶縁付ワイヤージョイント
ナイロン絶縁被覆付 圧着閉端接続端子

絶縁付ギボシ接続端子
型番 適用電線範囲 F
mm		 L
mm		 D
φmm		 適用圧着工具 絶縁体 入数（個）
RBJ 1.0-3.0 8.0 15.2 6.4 ERG2000KE
ERG2001A
WT2124Y		 白 100
RCJ 2.0-6.0 9.0 17.7 9.2 50

※納期につきましては当社営業へお問い合わせください。

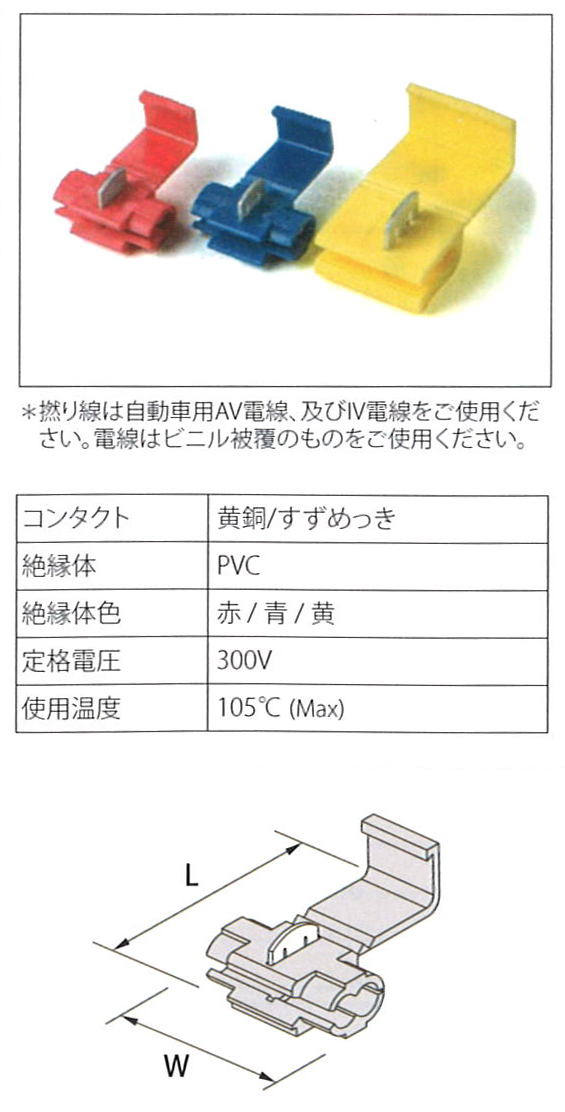

絶縁付クイックスプライス
塩化ポリビニール絶縁付 接続端子

塩化ポリビニール絶縁付 接続端子
型番 適用電線範囲 L
mm		 W
mm		 適用圧着工具 絶縁体 入数（個）
TV18-00QS-Q 22-16 27.0 20.0 ― 赤 25
TV14-00QS-Q 16-14 27.0 20.0 青 25
TV10-00QS-X 12-10 34.5 20.5 黄 10

※納期につきましては当社営業へお問い合わせください。

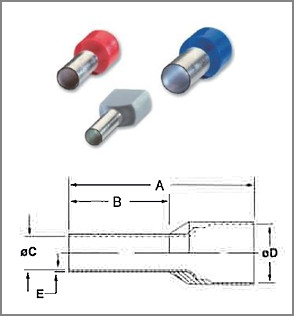

ナイロン絶縁付 フェルール接続端子 DIN46228

  • 差込式またはネジ式端子台に使用する専用端子です。
  • 半田仕上げが不要で、よじるのみで不安定な接続に対して確実に接続できます。
ナイロン絶縁付 フェルール接続端子 DIN46228
タブ タフピッチ銅/電気すずめっき
絶縁体 ナイロン
絶縁体色 灰/黄/紫/白/赤/黒/青
難燃性 UL94V-2
定格電圧 300V
使用温度 ＋105℃
型番 適用電線サイズ A
mm		 B
mm		 C
mm		 D
mm		 E
mm		 適用圧着工具 絶緑体色 入数
（個）
（AWG） （mm²）
F4004 26 0.14 10.5 6.0 0.80 2.0 0.25 T3,ERG4 灰 500
F4005 26 0.14 12.5 8.0 0.80 2.0 0.25 T3,ERG4 500
F4006 24 0.25 10.5 6.0 0.80 2.0 0.25 T3,ERG4 黄 500
F4007 24 0.25 12.5 8.0 0.80 2.0 0.25 T3,ERG4 500
F4008 22 0.34 10.5 6.0 0.80 2.0 0.25 T3,ERG4 紫 500
F4009 22 0.34 12.5 8.0 0.80 2.0 0.25 T3,ERG4 500
F2020 20 0.50 11.5 6.0 1.1 2.5 0.15 T1,T3&ERG4 白 500
F2021 20 0.50 13.5 8.0 1.1 2.5 0.15 T1,T3&ERG4 500
F2022 20 0.50 15.5 10.0 1.1 2.5 0.15 T1,T3&ERG4 500
F2023 18 0.75 12.0 6.0 1.3 2.8 0.15 T1,T3&ERG4 灰 500
F2024 18 0.75 14.0 8.0 1.3 2.8 0.15 T1,T3&ERG4 500
F2025 18 0.75 16.0 10.0 1.3 2.8 0.15 T1,T3&ERG4 500
F2026 18 0.75 18.0 12.0 1.3 2.8 0.15 T1,T3&ERG4 500
F2027 18 1.00 12.5 6.0 1.5 3.0 0.15 T1,T3&ERG4 赤 500
F2028 18 1.00 14.5 8.0 1.5 3.0 0.15 T1,T3&ERG4 500
F2029 18 1.00 16.5 10.0 1.5 3.0 0.15 T1,T3&ERG4 500
F2030 18 1.00 18.5 12.0 1.5 3.0 0.15 T1,T3&ERG4 500
F2031 16 1.50 14.5 8.0 1.8 3.4 0.15 T1,T3&ERG4 黒 500
F2032 16 1.50 16.5 10.0 1.8 3.4 0.15 T1,T3&ERG4 500
F2033 16 1.50 18.5 12.0 1.8 3.4 0.15 T1,T3&ERG4 500
F2034 16 1.50 24.5 18.0 1.8 3.4 0.15 T1,T3&ERG4 500
F2035 14 2.50 15.0 8.0 2.3 4.2 0.15 T1,T3&ERG4 青 500
F2036 14 2.50 19.0 12.0 2.3 4.2 0.15 T1,T3&ERG4 500
F2037 14 2.50 25.0 18.0 2.3 4.2 0.15 T1,T3&ERG4 500
F2038 12 4.00 17.5 10.0 2.9 4.8 0.20 T3,ERG4 灰 500
F2039 12 4.00 20.0 12.0 2.9 4.8 0.20 T3,ERG4 500
F2040 12 4.00 26.0 18.0 2.9 4.8 0.20 T3,ERG4 100
F2041 10 6.00 20.0 12.0 3.6 6.2 0.20 T3,ERG4 黄 100
F2042 10 6.00 25.0 18.0 3.6 6.2 0.20 T3,ERG4 100
F2043 8 10.00 21.0 12.0 4.6 7.5 0.20 T3,ERG4 赤 100
F2044 8 10.00 27.0 18.0 4.6 7.5 0.20 T3,ERG4 100
F2045 6 16.00 23.0 12.0 6.0 8.8 0.20 ERG4 青 100
F2046 6 16.00 29.0 18.0 6.0 8.8 0.20 ERG4 50
F2047 4 25.00 29.0 18.0 7.5 11.0 0.20 ERG4 黄 50
F2048 4 25.00 31.0 18.0 7.5 11.0 0.20 ERG4 50
F2049 4 25.00 35.0 22.0 7.5 11.0 0.20 ERG4 50
F2050 2 35.00 30.0 16.0 8.5 12.5 0.20 ERG4 赤 50
F2051 2 35.00 32.0 18.0 8.5 12.5 0.20 ERG4 50
F2052 2 35.00 39.0 25.0 8.5 12.5 0.20 ERG4 50
F2053 1/0 50.00 36.0 20.0 10.5 15.0 0.35 ERG4 青 50
F2054 1/0 50.00 41.0 25.0 10.5 15.0 0.35 ERG4 50

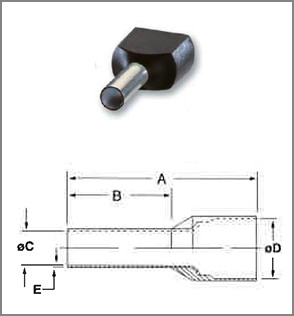

ナイロン絶縁付 ツインフェルール接続端子 DIN46228

  • 2本の電線を同時圧着できるツインフェルール端子です。
ナイロン絶縁付 ツインフェルール接続端子 DIN46228
タブ タフピッチ銅/電気すずめっき
絶縁体 ナイロン
絶縁体色 白/灰/赤/黒/青/黄
難燃性 UL94V-2
定格電圧 300V
使用温度 ＋105℃
型番 適用電線サイズ A
mm		 B
mm		 C
mm		 D
mm		 E
mm		 適用圧着工具 絶緑体色 入数
（個）
（AWG） （mm²）
F8000 2×20 2×0.50 15.0 8.0 1.5 4.5 0.25 T3 白 500
F8001 2×18 2×0.75 15.0 8.0 1.8 5.1 0.25 T3 灰 500
F8002 2×18 2×0.75 17.0 10.0 1.8 5.1 0.15 T3 500
F8003 2×17 2×1.00 15.0 8.0 2.05 5.1 0.15 T3 赤 500
F8005 2×17 2×1.00 17.0 10.0 2.05 5.1 0.15 T3 500
F8006 2×16 2×1.50 16.0 8.0 2.3 6.4 0.15 T3 黒 500
F8007 2×16 2×1.50 20.0 12.0 2.3 6.4 0.15 T3 500
F8008 2×14 2×2.50 18.5 10.0 2.9 7.5 0.15 T3 青 500
F8009 2×14 2×2.50 21.5 13.0 2.9 7.5 0.15 T3 500
F8010 2×12 2×4.00 23.0 12.0 3.8 8.6 0.15 ERG4/6MM DIE 灰 100
F8011 2×10 2×6.00 25.0 14.0 4.9 9.6 0.20 ERG4/10MM DIE 黄 100

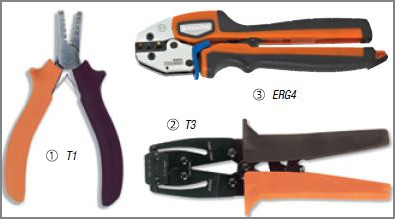

フェルール端子用工具

① T1　② T3　③ ERG4

フェルール端子用工具
