ヘラマンタイトン製品|ビス止めタイプ

プッシュマウントタイ(矢じりタイプ・オンセット・標準タイプ・乳白色)

結束したハーネスが取り付け穴の真上で固定されるため、位置決めが容易

結束したハーネスが取り付け穴の真上で固定されるため、位置決めが容易

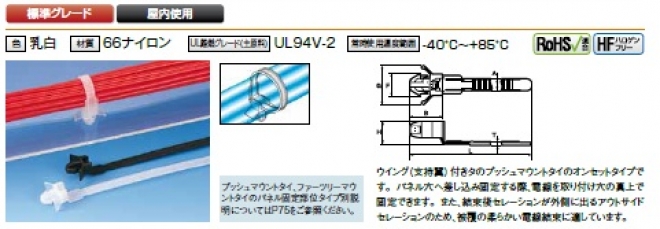

ウィング(支持翼)付のプッシュマウントタイのオンセットタイプです。
パネル穴へ差込み固定する際、電線を取り付け穴の真上で固定できます。
また、結束後セレーションが外側に出るアウトサイドセレーションの為、被覆の柔らかい電線結束に適しています。

材質:66ナイロン
常時使用可能温度:-40℃~+85℃
色:乳白色

※OS190は受注生産品になります。

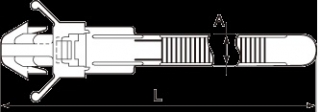

型番 結束径最小(mm) 結束径最大(mm) 全長L(mm) 幅A(mm) B(mm) F(mm) G(mm) H(mm) T(mm) 最大吸付パネル厚(mm) 取付穴径(mm) ループ引張強度(最小値)N(kgf) 販売単位・袋(本) 販売単位・ケース(本)
OS130 1.6 20 130 5.0 13.3 9.0 16 9.2 1.1 2.6 6.8-7.2 147(14.99) 100 5,000
OS190 1.6 40 190 5.0 13.3 9.0 16 9.2 1.1 2.6 6.8-7.2 147(14.99) 100 5,000
