ヘラマンタイトン製品|固定具

ナイロンクリップ(黒色・耐候グレード)

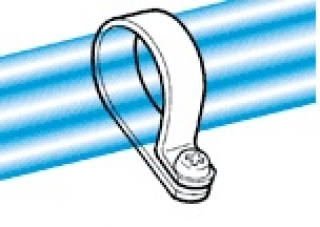

結束バンドを使用せず、素早く簡単に固定可能

結束バンドを使用せず、素早く簡単に固定可能

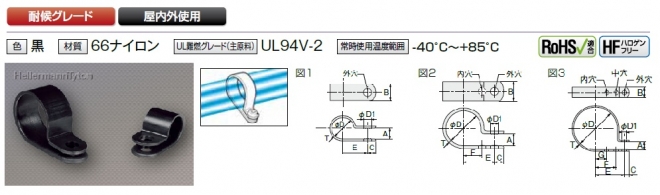

材質:66ナイロン
常時使用可能温度:-40℃~+85℃
色:黒色

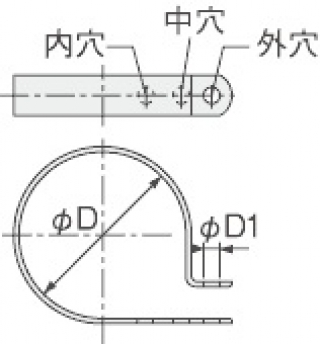

型番 図番 固定時の内径(φmm) φD(mm) φD1(mm) A(mm) B(mm) C(mm) E(mm) F(mm) G(mm) T(mm) 使用ビス 販売単位(個)・袋 販売単位(個)・ケース
AB-2N-W 1 3.0 3.3 4.3 3.2 9.5 4.8 9.5     1.1 M4 100 20,000
AB-3N-W 1 4.5 5.3 4.3 4.8 9.5 4.8 10.3     1.1 M4 100 20,000
AB-4N-W 1 6.0 6.8 4.3 4.8 9.5 4.8 11.1     1.1 M4 100 20,000
AB-5N-W 1 7.5 8.4 4.3 4.8 9.5 4.8 11.9     1.1 M4 100 10,000
AB-6N-W 1 9.5 10.6 4.3 6.3 9.5 4.8 12.7     1.1 M4 100 10,000
AB-7N-W 1 10.5 12.2 4.3 6.3 9.5 4.8 13.5     1.1 M4 100 10,000
AB-8N-W 1 11.5 13.2 4.3 6.3 9.5 4.8 14.3     1.1 M4 100 10,000
AB-9N-W 1 13.5 15.2 4.3 6.3 9.5 4.8 15.1     1.1 M4 100 10,000
AB-10N-W 1 14.5 16.0 4.3 6.3 9.5 4.8 15.9     1.1 M4 100 10,000
AB-11N-W 1 16.5 19.0 5.1 7.9 12.7 6.3 17.5     1.8 M5 100 4,000
AB-12N-W 1 17.5 19.8 5.1 7.9 12.7 6.3 18.2     1.8 M5 100 4,000
AB-13N-W 1 20.0 22.1 5.1 7.9 12.7 6.3 19.0     1.8 M5 100 4,000
AB-14N-W 2 21.0//19.0 22.9 5.1 7.9 12.7 6.3 19.8 11.9   1.8 M5 100 3,000
AB-16N-W 2 24.5//22.5 26.9 5.1 7.9 12.7 6.3 21.4 13.5   1.8 M5 100 3,000
AB-18N-W 2 27.0//24.5 29.2 5.1 7.9 12.7 6.3 23.0 15.1   1.8 M5 50 2,500
AB-24N-W 3 37.0/35.5/31.5 39.4 5.1 9.5 12.7 6.3 27.8 19.8 11.9 1.8 M5 50 1,000
AB-32N-W 3 49.0/47.0/43.5 52.1 5.1 9.5 12.7 6.3 34.1 24.6 13.5 1.8 M5 25 1,000
