ケーブル接続部保護絶縁キット「レリコン」
レジン注入式ケーブル接続部保護絶縁キット
レリコンは、ケーブル接続部の保護や絶縁を簡単に行うことができる、防水・防塵性に優れたレジン注入式の保護絶縁キットです。
●レジンと硬化剤、色の異なる二液を混ぜ合わせるため、色の変化で混合具合を確認でき、混合不足を防ぎます。
●充填ノズルを使用して、混合済みレジンを簡単かつ、確実に注入できます。
用途例
• 電気・通信工事
• インフラ
（各キットには、注入ケース本体のほか、レジンと硬化剤、ポリエチレン手袋、紙やすり、ビニールテープなど、作業に必要なものが一式同梱されています。）

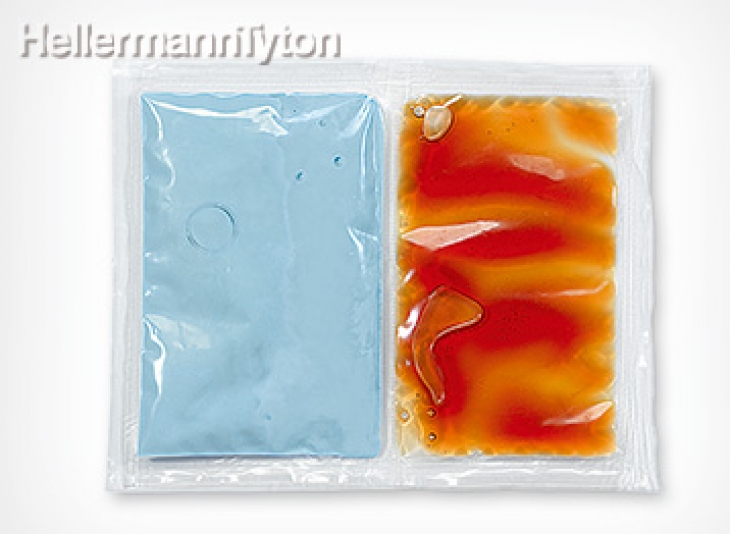

- 注入前のレジンは2色に分かれており、薄青色のレジンがオレンジ色の硬化剤と混ざることで緑色に変化し、目視でしっかりと混ぜ合わさったことが確認できるため、混合不足による硬化不良を防止します。

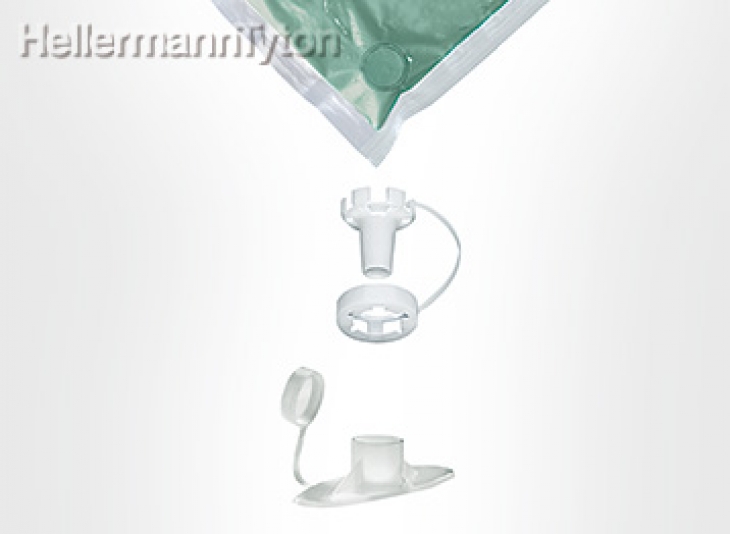

- 漏斗などを使用せず、レジン袋に充填ノズルを取り付け、注入口から混合済みのレジンを直接流し込むことができるため、充填作業時にレジンをこぼす心配がありません。

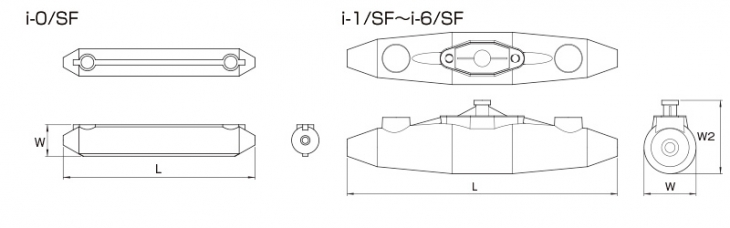

| 型番 | 全長 ：L | 外径：W | 外径：W2 | 適用ケーブル目安：外径φ(mm) | 適用ケーブル目安：単心(ｍ㎡) | 適用ケーブル目安：2心(ｍ㎡) | 適用ケーブル目安：3心(ｍ㎡) | 適用ケーブル目安：4心(ｍ㎡) | 販売単位（キット） |
|---|---|---|---|---|---|---|---|---|---|
| i-0/SF | 182 | 31.0 | - | 6.0～16.0 | 6.0～16.0 | 5.5～22.0 | 2.0～5.5 | 2.0～3.5 | 1 |
| i-1/SF | 188 | 44.0 | 62.0 | 8.0～26.0 | 5.5～100 | 2.0～15.0 | 2.0～14.0 | 2.0～8.0 | 1 |
| i-1.5/SF | 213 | 45.0 | 62.0 | 8.0～27.0 | 5.5～100 | 2.0～14.0 | 2.0～14.0 | 2.0～8.0 | 1 |
| i-2/SF | 270 | 57.0 | 78.0 | 18.0～32.0 | 38.0～200 | 14.0～38.0 | 3.5～38.0 | 8.0～22.0 | 1 |
| i-3/SF（受注生産品） | 356 | 62.0 | 83.0 | 22.0～38.0 | 100～325 | 22.0～60.0 | 22.0～38.0 | 14.0～38.0 | 1 |
| i-4/SF（受注生産品） | 394 | 82.0 | 102 | 22.0～50.0 | 100～325 | 22.0～100 | 22.0～66.0 | 14.0～60.0 | 1 |
| i-5/SF（受注生産品） | 515 | 104 | 130 | 33.0～60.0 | 325～600 | 60.0～250 | 60.0～200 | 38.0～150 | 1 |
| i-6/SF（受注生産品） | 692 | 146 | 164 | 48.0～77.0 | 600 | 150～325 | 150～325 | 150～250 |
