パネルエッジにはめるだけで簡単に固定でき、穴あけ作業が不要
パネルエッジにはめるだけで簡単に固定でき、穴あけ作業が不要パネルエッジににはめ込むだけ
取り付け位置は、現場で自由に設定可能

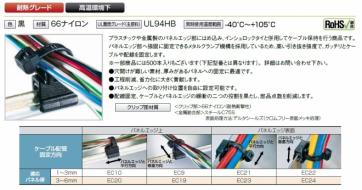

隠蔽（ぺい）部配線用ケーブル結束・固定具です。

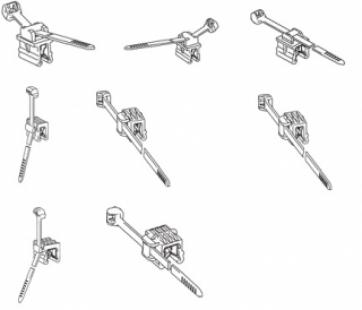

●インシュロックタイとエッジクリップの組み合わせで、アングルやチャンネルのエッジ部分にケーブルを固定することができます。
●自動車のパネル、または屋内ビル隠蔽（ぺい）部における電気配線、通信配線工事に広くご採用いただいています。
●ケーブルの固定は、エッジクリップをパネルに差し込むだけです。ビス止めが不要なため、固定位置を決めて、あらかじめ穴あけをする必要がありません。 その場で直感的にケーブル結束・固定ができます。
●エッジクリップは、ケーブルとエッジ部との緩衝機能も果たします。ケーブルの結束、固定、緩衝機能と3つの機能を持ち、部品点数の削減に役立ちます。
材質：６６ナイロン
常時使用可能温度：－４０℃～＋１０５℃
色：黒色

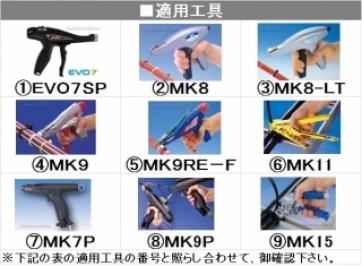

| インシュロックタイのセレーション | クリップのタイプ | 結束径・最小（mm） | 結束径・最大（mm） | インシュロックタイ・全長（mm） | インシュロックタイ・幅（mm） | 適応パネ厚・最小（mm） | 適応パネ厚・最大（mm） | ループ引張強度（最小値）N（Kgf） | 販売単位（本） | 適用工具 |
|---|---|---|---|---|---|---|---|---|---|---|
| インサイドセレーション | EC9 | 5.0 | 45 | 202 | 4.6 | 1.0 | 3.0 | 225(22.94) | 100 | 1,2,4,5,7,8 |
| アウトサイドセレーション | EC9 | 5.0 | 45 | 200 | 4.6 | 1.0 | 3.0 | 225(22.94) | 100 | 1,2,4,5,7,8 |
| インサイドセレーション | EC10 | 5.0 | 45 | 202 | 4.6 | 1.0 | 3.0 | 225(22.94) | 100 | 1,2,4,5,7,8 |
| アウトサイドセレーション | EC10 | 5.0 | 45 | 200 | 4.6 | 1.0 | 3.0 | 225(22.94) | 100 | 1,2,4,5,7,8 |
| インサイドセレーション | EC19 | 5.0 | 45 | 202 | 4.6 | 3.0 | 6.0 | 225(22.94) | 100 | 1,2,4,5,7,8 |
| アウトサイドセレーション | EC19 | 5.0 | 45 | 200 | 4.6 | 3.0 | 6.0 | 225(22.94) | 100 | 1,2,4,5,7,8 |
| インサイドセレーション | EC20 | 5.0 | 45 | 202 | 4.6 | 3.0 | 6.0 | 225(22.94) | 100 | 1,2,4,5,7,8 |
| アウトサイドセレーション | EC20 | 5.0 | 45 | 200 | 4.6 | 3.0 | 6.0 | 225(22.94) | 100 | 1,2,4,5,7,8 |
| インサイドセレーション | EC21 | 5.0 | 45 | 202 | 4.6 | 1.0 | 3.0 | 225(22.94) | 100 | 1,2,4,5,7,8 |
| アウトサイドセレーション | EC21 | 5.0 | 45 | 200 | 4.6 | 1.0 | 3.0 | 225(22.94) | 100 | 1,2,4,5,7,8 |
| アウトサイドセレーション | EC22 | 5.0 | 45 | 200 | 4.6 | 1.0 | 3.0 | 225(22.94) | 100 | 1,2,4,5,7,8 |
| アウトサイドセレーション | EC23 | 5.0 | 45 | 200 | 4.6 | 3.0 | 6.0 | 225(22.94) | 100 | 1,2,4,5,7,8 |
| アウトサイドセレーション | EC24 | 5.0 | 45 | 200 | 4.6 | 3.0 | 6.0 | 225(22.94) | 100 | 1,2,4,5,7,8 |
| 型番 |
|---|
| Ｔ50RHSWEC9 |
| Ｔ50ROSHSBEC9 |
| Ｔ50RHSWEC10 |
| Ｔ50ROSHSBEC10 |
| Ｔ50RHSWEC19 |
| Ｔ50ROSHSBEC19 |
| Ｔ50RHSWEC20 |
| Ｔ50ROSHSBEC20 |
| Ｔ50RHSWEC21 |
| Ｔ50ROSHSBEC21 |
| Ｔ50ROSHSBEC22 |
| Ｔ50ROSHSBEC23 |
| Ｔ50ROSHSBEC24 |
