端子・コネクタ・プラグ

ナイロン絶縁付 フェルール接続端子 DIN46228

  • 差込式またはネジ式端子台に使用する専用端子です。
  • 半田仕上げが不要で、よじるのみで不安定な接続に対して確実に接続できます。

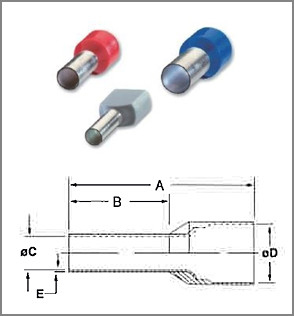

ナイロン絶縁付 フェルール接続端子 DIN46228
タブ タフピッチ銅/電気すずめっき
絶縁体 ナイロン
絶縁体色 灰/黄/紫/白/赤/黒/青
難燃性 UL94V-2
定格電圧 300V
使用温度 ＋105℃
型番 適用電線サイズ A
mm		 B
mm		 C
mm		 D
mm		 E
mm		 適用圧着工具 絶緑体色 入数
(個)
(AWG) (mm2)
F4004 26 0.14 10.5 6.0 0.80 2.0 0.25 T3,ERG4 灰 500
F4005 26 0.14 12.5 8.0 0.80 2.0 0.25 T3,ERG4 500
F4006 24 0.25 10.5 6.0 0.80 2.0 0.25 T3,ERG4 黄 500
F4007 24 0.25 12.5 8.0 0.80 2.0 0.25 T3,ERG4 500
F4008 22 0.34 10.5 6.0 0.80 2.0 0.25 T3,ERG4 紫 500
F4009 22 0.34 12.5 8.0 0.80 2.0 0.25 T3,ERG4 500
F2020 20 0.50 11.5 6.0 1.1 2.5 0.15 T1,T3&ERG4 白 500
F2021 20 0.50 13.5 8.0 1.1 2.5 0.15 T1,T3&ERG4 500
F2022 20 0.50 15.5 10.0 1.1 2.5 0.15 T1,T3&ERG4 500
F2023 18 0.75 12.0 6.0 1.3 2.8 0.15 T1,T3&ERG4 灰 500
F2024 18 0.75 14.0 8.0 1.3 2.8 0.15 T1,T3&ERG4 500
F2025 18 0.75 16.0 10.0 1.3 2.8 0.15 T1,T3&ERG4 500
F2026 18 0.75 18.0 12.0 1.3 2.8 0.15 T1,T3&ERG4 500
F2027 18 1.00 12.5 6.0 1.5 3.0 0.15 T1,T3&ERG4 赤 500
F2028 18 1.00 14.5 8.0 1.5 3.0 0.15 T1,T3&ERG4 500
F2029 18 1.00 16.5 10.0 1.5 3.0 0.15 T1,T3&ERG4 500
F2030 18 1.00 18.5 12.0 1.5 3.0 0.15 T1,T3&ERG4 500
F2031 16 1.50 14.5 8.0 1.8 3.4 0.15 T1,T3&ERG4 黒 500
F2032 16 1.50 16.5 10.0 1.8 3.4 0.15 T1,T3&ERG4 500
F2033 16 1.50 18.5 12.0 1.8 3.4 0.15 T1,T3&ERG4 500
F2034 16 1.50 24.5 18.0 1.8 3.4 0.15 T1,T3&ERG4 500
F2035 14 2.50 15.0 8.0 2.3 4.2 0.15 T1,T3&ERG4 青 500
F2036 14 2.50 19.0 12.0 2.3 4.2 0.15 T1,T3&ERG4 500
F2037 14 2.50 25.0 18.0 2.3 4.2 0.15 T1,T3&ERG4 500
F2038 12 4.00 17.5 10.0 2.9 4.8 0.20 T3,ERG4 灰 500
F2039 12 4.00 20.0 12.0 2.9 4.8 0.20 T3,ERG4 500
F2040 12 4.00 26.0 18.0 2.9 4.8 0.20 T3,ERG4 100
F2041 10 6.00 20.0 12.0 3.6 6.2 0.20 T3,ERG4 黄 100
F2042 10 6.00 25.0 18.0 3.6 6.2 0.20 T3,ERG4 100
F2043 8 10.00 21.0 12.0 4.6 7.5 0.20 T3,ERG4 赤 100
F2044 8 10.00 27.0 18.0 4.6 7.5 0.20 T3,ERG4 100
F2045 6 16.00 23.0 12.0 6.0 8.8 0.20 ERG4 青 100
F2046 6 16.00 29.0 18.0 6.0 8.8 0.20 ERG4 50
F2047 4 25.00 29.0 18.0 7.5 11.0 0.20 ERG4 黄 50
F2048 4 25.00 31.0 18.0 7.5 11.0 0.20 ERG4 50
F2049 4 25.00 35.0 22.0 7.5 11.0 0.20 ERG4 50
F2050 2 35.00 30.0 16.0 8.5 12.5 0.20 ERG4 赤 50
F2051 2 35.00 32.0 18.0 8.5 12.5 0.20 ERG4 50
F2052 2 35.00 39.0 25.0 8.5 12.5 0.20 ERG4 50
F2053 1/0 50.00 36.0 20.0 10.5 15.0 0.35 ERG4 青 50
F2054 1/0 50.00 41.0 25.0 10.5 15.0 0.35 ERG4 50

ナイロン絶縁付 ツインフェルール接続端子 DIN46228

  • 2本の電線を同時圧着できるツインフェルール端子です。

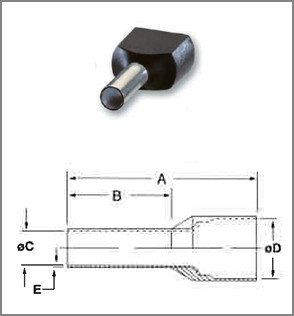

ナイロン絶縁付 ツインフェルール接続端子 DIN46228
タブ タフピッチ銅/電気すずめっき
絶縁体 ナイロン
絶縁体色 白/灰/赤/黒/青/黄
難燃性 UL94V-2
定格電圧 300V
使用温度 ＋105℃
型番 適用電線サイズ A
mm		 B
mm		 C
mm		 D
mm		 E
mm		 適用圧着工具 絶緑体色 入数
(個)
(AWG) (mm2)
F8000 2×20 2×0.50 15.0 8.0 1.5 4.5 0.25 T3 白 500
F8001 2×18 2×0.75 15.0 8.0 1.8 5.1 0.25 T3 灰 500
F8002 2×18 2×0.75 17.0 10.0 1.8 5.1 0.15 T3 500
F8003 2×17 2×1.00 15.0 8.0 2.05 5.1 0.15 T3 赤 500
F8005 2×17 2×1.00 17.0 10.0 2.05 5.1 0.15 T3 500
F8006 2×16 2×1.50 16.0 8.0 2.3 6.4 0.15 T3 黒 500
F8007 2×16 2×1.50 20.0 12.0 2.3 6.4 0.15 T3 500
F8008 2×14 2×2.50 18.5 10.0 2.9 7.5 0.15 T3 青 500
F8009 2×14 2×2.50 21.5 13.0 2.9 7.5 0.15 T3 500
F8010 2×12 2×4.00 23.0 12.0 3.8 8.6 0.15 ERG4/6MM DIE 灰 100
F8011 2×10 2×6.00 25.0 14.0 4.9 9.6 0.20 ERG4/10MM DIE 黄 100

フェルール端子用工具

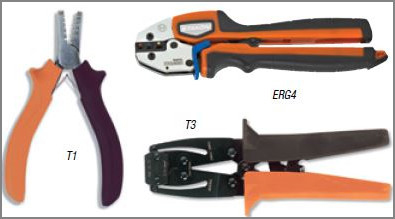

① T1　② T3　③ ERG4

フェルール端子用工具
