電気工事を中心に、35年以上の国内実績を持つ信頼の結束バンド

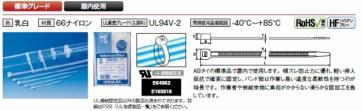

結束バンドとしては、最もポピュラーなタイプであり、型番の数字が長さの目安となっております。ＵＬ難燃グレードはＵＬ９４Ｖ－２（標準・耐候タイプ共に）です。
ＡＢタイの標準品で屋内で使用します。
横ズレ防止力に優れ、軽い挿入抵抗で確実に結束し、バンド部は作業しやすい適度な柔軟性を持つのが特長です。
作業者や被結束物に負担が掛らない滑らかな面加工を施しています。
材質：６６ナイロン
常時使用可能温度：－４０℃～＋８５℃
色：乳白色
◆主に電気工事を中心に"インシュロックTM"の愛称でご採用いただいています。
◆UL、電気設備学会規格品※です。
※（社）電気設備学会規格
「配線用合成樹脂結束帯」IEIEJ-P-0001(2005），JESC-E0017(2005）規格品
「配線用合成樹脂結束帯の施工方法」IEIEJ-P-0002(2005），JESC-E0018(2005）規格品
「AB80-W-1000」、「AB80-W-100」、「AB80-W-100-1000」、「AB80-W-100-100」の“-100”と“-1000”は梱包コードを表しています。

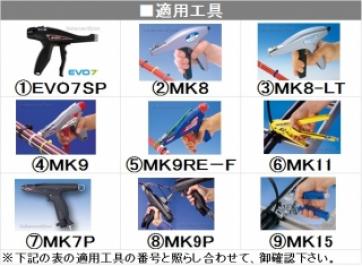

| 結束径最小（mm） | 結束径最大（mm） | 全長L（mm） | 幅A（mm） | B（mm） | C（mm） | D（mm） | T（mm） | ループ引張強度（最小値）N（kgf） | 販売単位・袋（本） | 販売単位・ケース（本） | 適用工具 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.0 | 16 | 80 | 2.2 | 4.4 | 3.2 | 4.2 | 1.0 | 80(8.16) | 1,000 | 50,000 | 1,2,3,7 |
| 1.0 | 16 | 80 | 2.2 | 4.4 | 3.2 | 4.2 | 1.0 | 80(8.16) | 100 | 30,000 | 1,2,3,7 |
| 1.0 | 22 | 100 | 2.5 | 4.8 | 3.5 | 4.8 | 1.1 | 80(8.16) | 1,000 | 50,000 | 1,2,3,7 |
| 1.0 | 22 | 100 | 2.5 | 4.8 | 3.5 | 4.8 | 1.1 | 80(8.16) | 1,000 | 30,000 | 1,2,3,7 |
| 1.0 | 36 | 152 | 3.5 | 5.9 | 4.4 | 6.1 | 1.2 | 135(13.77) | 100 | 20,000 | 1,2,4,5,7,8 |
| 1.5 | 35 | 158 | 4.7 | 7.5 | 5.5 | 8.5 | 1.3 | 225(22.94) | 100 | 10,000 | 1,2,4,5,7,8 |
| 1.5 | 50 | 202 | 3.6 | 5.5 | 4.0 | 6.2 | 1.2 | 135(13.77) | 100 | 15,000 | 1,2,4,5,7,8 |
| 1.5 | 50 | 202 | 4.6 | 7.3 | 5.9 | 7.6 | 1.2 | 225(22.94) | 100 | 10,000 | 1,2,4,5,7,8 |
| 1.5 | 65 | 251 | 4.8 | 9.0 | 5.0 | 8.8 | 1.5 | 270(27.53) | 100 | 5,000 | 1,2,4,5,7,8 |
| 2.0 | 70 | 270 | 4.8 | 9.0 | 5.0 | 8.8 | 1.5 | 225(22.94) | 100 | 5,000 | 1,2,4,5,7,8 |
| 1.5 | 80 | 301 | 4.8 | 9.0 | 5.0 | 8.8 | 1.5 | 270(27.53) | 100 | 5,000 | 1,2,4,5,7,8 |
| 3.0 | 100 | 380 | 7.6 | 10.3 | 7.5 | 12.5 | 1.8 | 535(54.56) | 50 | 2,500 | 4,6,8,9 |
| 2.5 | 105 | 383 | 4.8 | 8.5 | 6.0 | 8.8 | 1.5 | 225(22.94) | 100 | 5,000 | 1,2,4,5,7,8 |
| 15.0 | 130 | 460 | 7.6 | 10.6 | 7.6 | 12.5 | 1.8 | 535(54.56) | 50 | 1,000 | 4,6,8,9 |
| 15.0 | 130 | 465 | 9.6 | 14.5 | 9.5 | 14.7 | 2.2 | 900(91.77) | 25 | 750 | |
| 4.0 | 145 | 541 | 13.0 | 17.0 | 12.0 | 20.0 | 2.0 | 1,115(113.7) | 25 | 500 | 6,8,9 |
| 15.0 | 175 | 605 | 9.6 | 14.5 | 9.5 | 14.7 | 2.2 | 900(91.77) | 25 | 750 | |
| 8.0 | 245 | 820 | 8.8 | 13.0 | 9.5 | 14.0 | 1.9 | 780(79.54) | 25 | 500 | 4,6,8,9 |
| 15.2 | 330 | 1095 | 8.9 | 13.8 | 9.5 | 14.0 | 2.1 | 780(79.54) | 25 | 250 | 4,6,8,9 |
| 15.2 | 405 | 1325 | 8.9 | 14.0 | 9.5 | 14.0 | 2.1 | 780(79.54) | 25 | 500 | 4,6,8,9 |
| 型番 |
|---|
| AB80-1000 |
| AB80-100 |
| AB100-1000 |
| AB100-100 |
| AB150 |
| AB160 |
| AB190 |
| AB200 |
| AB250 |
| AB270 |
| AB300 |
| AB350 |
| AB380 |
| AB450 |
| AB460 |
| AB550 |
| AB600 |
| AB800 |
| AB1000 |
| AB1300 |
