ABタイの細幅長尺タイプです。通信業界で使用する交換機等のケーブルハルタや通信用ケーブルラックの配線結束にご使用いただけます。
結束バンドとしては、最もポピュラーなタイプであり、型番の数字が長さの目安となっております。ＵＬ難燃グレードはＵＬ９４Ｖ－２（標準・耐候タイプ共に）です。

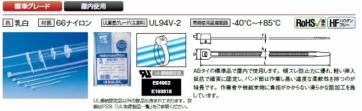

ＡＢタイの細幅長尺タイプです。
通信業界で使用する交換機等のケーブルハルタや通信用ケーブルラックの配線結束に御使用頂けます。
材質：６６ナイロン
常時使用可能温度：－４０℃～＋８５℃
色：乳白色
◆主に電気工事を中心に"インシュロックTM"の愛称でご採用いただいています。
◆UL、電気設備学会規格品※です。
※（社）電気設備学会規格
「配線用合成樹脂結束帯」IEIEJ-P-0001(2005），JESC-E0017(2005）規格品
「配線用合成樹脂結束帯の施工方法」IEIEJ-P-0002(2005），JESC-E0018(2005）規格品

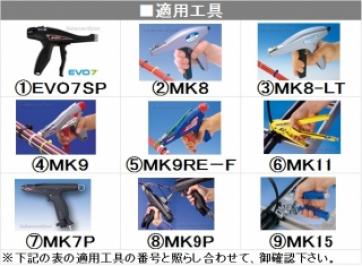

| 結束径最小（mm） | 結束径最大（mm） | 全長L（mm） | 幅A（mm） | B（mm） | C（mm） | D（mm） | T（mm） | ループ引張強度（最小値）N（kgf） | 販売単位・袋（本） | 販売単位・ケース（本） | 適用工具 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.0 | 22 | 100 | 1.8 | 4.0 | 2.6 | 3.5 | 1.2 | 80(8.16) | 100 | 10,000 | 3 |
| 1.5 | 55 | 205 | 2.5 | 4.8 | 3.9 | 4.5 | 1.1 | 80(8.16) | 100 | 20,000 | 1,2,3,7 |
| 1.5 | 65 | 240 | 2.8 | 6.4 | 4.0 | 5.0 | 1.4 | 110(11.22) | 100 | 10,000 | 1,2,5,7 |
| 1.5 | 80 | 290 | 3.5 | 6.1 | 4.5 | 6.1 | 1.2 | 135(13.77) | 100 | 5,000 | 1,2,4,5,7,8 |
| 1.5 | 75 | 296 | 4.0 | 7.0 | 5.1 | 7.0 | 1.3 | 180(18.35) | 100 | 5,000 | 1,2,4,5,7,8 |
| 1.5 | 95 | 330 | 2.8 | 6.4 | 4.0 | 5.0 | 1.4 | 110(11.22) | 100 | 10,000 | 1,2,5,7 |
| 1.5 | 105 | 370 | 3.5 | 6.0 | 4.5 | 6.0 | 1.2 | 135(13.77) | 100 | 5,000 | 1,2,4,5,7,8 |
| 型番 |
|---|
| AB100-S |
| AB200-S |
| AB250-S |
| AB300-XS |
| AB300-S |
| AB330-S |
| AB350-S |
