電気工事を中心に、35年以上の国内実績を持つ信頼の結束バンド）
結束バンドとしては、最もポピュラーなタイプであり、型番の数字が長さの目安となっております。ＵＬ難燃グレードはＵＬ９４Ｖ－２（標準・耐候タイプ共に）です。
屋外や屋内の紫外線が当たる場所で御使用になれます。
標準タイプ同様、横ズレ防止力に優れ、軽い挿入抵抗で確実な結束が可能です。
材質：６６ナイロン
常時使用可能温度：－４０℃～＋８５℃
色：黒色
◆主に電気工事を中心に"インシュロックTM"の愛称でご採用いただいています。
◆UL、電気設備学会規格品※です。
※（社）電気設備学会規格
「配線用合成樹脂結束帯」IEIEJ-P-0001(2005），JESC-E0017(2005）規格品
「配線用合成樹脂結束帯の施工方法」IEIEJ-P-0002(2005），JESC-E0018(2005）規格品
「AB80-W-1000」、「AB80-W-100」、「AB80-W-100-1000」、「AB80-W-100-100」の“-100”と“-1000”は梱包コードを表しています。

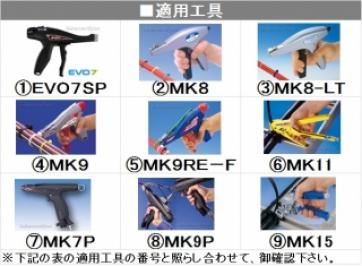

| 結束径最小（mm） | 径最大（mm） | 全長L（mm） | 幅A（mm） | B（mm） | C（mm） | D（mm） | T（mm） | ループ引張強度（最小値）N（kgf） | 販売単位・袋（本） | 販売単位・ケース（本） | 適用工具 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.0 | 16 | 80 | 2.2 | 4.4 | 3.2 | 4.2 | 1.0 | 80(8.16) | 1,000 | 50,000 | 1,2,3,7 |
| 1.0 | 16 | 80 | 2.2 | 4.4 | 3.2 | 4.2 | 1.0 | 80(8.16) | 100 | 30,000 | 1,2,3,7 |
| 1.0 | 22 | 100 | 2.5 | 4.8 | 3.5 | 4.8 | 1.1 | 80(8.16) | 1,000 | 50,000 | 1,2,3,7 |
| 1.0 | 22 | 100 | 2.5 | 4.8 | 3.5 | 4.8 | 1.1 | 80(8.16) | 100 | 30,000 | 1,2,3,7 |
| 1.0 | 36 | 152 | 3.5 | 5.9 | 4.4 | 6.1 | 1.2 | 135(13.77) | 100 | 20,000 | 1,2,4,5,7,8 |
| 1.5 | 35 | 158 | 4.7 | 7.5 | 5.5 | 8.5 | 1.3 | 225(22.94) | 100 | 10,000 | 1,2,4,5,7,8 |
| 1.5 | 50 | 202 | 3.6 | 5.5 | 4.0 | 6.2 | 1.2 | 135(13.77) | 100 | 15,000 | 1,2,4,5,7,8 |
| 1.5 | 50 | 202 | 4.6 | 7.3 | 5.9 | 7.6 | 1.2 | 225(22.94) | 100 | 10,000 | 1,2,4,5,7,8 |
| 1.5 | 65 | 251 | 4.8 | 9.0 | 5.0 | 8.8 | 1.5 | 270(27.53) | 100 | 5,000 | 1,2,4,5,7,8 |
| 2.0 | 70 | 270 | 4.8 | 9.0 | 5.0 | 8.8 | 1.5 | 225(22.94) | 100 | 5,000 | 1,2,4,5,7,8 |
| 1.5 | 80 | 301 | 4.8 | 9.0 | 5.0 | 8.8 | 1.5 | 270(27.53) | 100 | 5,000 | 1,2,4,5,7,8 |
| 3.0 | 100 | 380 | 7.6 | 10.3 | 7.5 | 12.5 | 1.8 | 535(54.56) | 50 | 2,500 | 4,6,8,9 |
| 2.5 | 105 | 383 | 4.8 | 8.5 | 6.0 | 8.8 | 1.5 | 225(22.94) | 100 | 5,000 | 1,2,4,5,7,8 |
| 15.0 | 130 | 460 | 7.6 | 10.6 | 7.6 | 12.5 | 1.8 | 535(54.56) | 50 | 1,000 | 4,6,8,9 |
| 15.0 | 130 | 465 | 9.6 | 14.5 | 9.5 | 14.7 | 2.2 | 900(91.77) | 25 | 750 | |
| 4.0 | 145 | 541 | 13.0 | 17.0 | 12.0 | 20.0 | 2.0 | 1,115(113.7) | 25 | 500 | 6,8,9 |
| 15.0 | 175 | 605 | 9.6 | 14.5 | 9.5 | 14.7 | 2.2 | 900(91.77) | 25 | 750 | |
| 8.0 | 245 | 820 | 8.8 | 13.0 | 9.5 | 14.0 | 1.9 | 780(79.54) | 25 | 500 | 4,6,8,9 |
| 15.2 | 330 | 1095 | 8.9 | 13.8 | 9.5 | 14.0 | 2.1 | 780(79.54) | 25 | 250 | 4,6,8,9 |
| 15.2 | 405 | 1325 | 8.9 | 14.0 | 9.5 | 14.0 | 2.1 | 780(79.54) | 25 | 500 | 4,6,8,9 |
| 型番 |
|---|
| B80-W-1000 |
| AB80-W-100 |
| AB100-W-1000 |
| AB100-W-100 |
| AB150-W |
| AB160-W |
| AB190-W |
| AB200-W |
| AB250-W |
| AB270-W |
| AB300-W |
| AB350-W |
| AB380-W |
| AB450-W |
| AB460-W |
| AB550-W |
| AB600-W |
| AB800-W |
| AB1000-W |
| AB1300-W |
